Lézerradar

Nagy léptékû optikai CMM-ek

LézerradarLézerradar

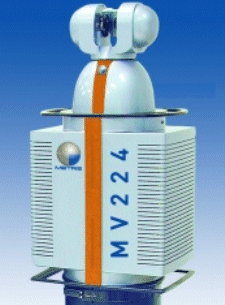

A Metris lézer radarja az egyetlen olyan megoldás, amely automatizált, non-kontakt mérést tesz lehetõvé nagy volumenû alkalmazásokhoz, akár 60 méteres sugárral. A méréstechnika új generációja precíz méréseket szolgáltat nagy volumenû felületeken anélkül, hogy photogrammetriai pontokra, lézer nyomkövetõjû szferik Magyarországon szerelt retroflektorok, retro-reflektorok vagy próbák nélkül.

Fõbb jellemzõk

  • Non-kontakt készülékek: nincsenek fotogrammetriai foltok, reflektorok vagy próbák
  • Nagy mérési volumen: 60m - ig
  • Kiterjesztett látókör a tárgyak mögött és körül tükrök használatának segítségével
  • Lézervonalas beolvasás és egypontozásos CMM mérések
  • önálló rendszerként vagy egy nagyobb rendszerbe integrálhatóan
  • Integrálja a többszörös lézer radarokat egyetlen mérési beállítással
  • Gyors adatgyûjtés akár 1.000 pont/másodperc
  • Szabadalmaztatott, koherens lézer-radar technológia
  • Rugalmasság: szabvány CAD-alapú vizsgálati szoftvert használ
  • Automatizálható: szkript mérési feladatk és jelentések generálása

Fõbb elõnyök

  • Nagy mérési teljesítmény
  • Csökkenti a termeléskiesést és a selejtgyártást
    • Alacsonyabb forrásköltségek
    • Egy-emberes kezelés
  • Csökkentett szerszámigény javítások esetén
  • A hordozható rendszer segítségével helyi méréseket végezhetünk.
  • Minimális beüzemelési idõ
  • Nagyfokú pontosság a mérések területén
  • Lehetõvé teszi a bonyolult vagy korábban lehetetlen mérési feladatok elvégzését

Alkalmazások

  • Repülõgépek alkatrészeinek és összeállításuknak vizsgálata
  • Autóipari alkatrészek vizsgálata
  • A szerszámgyártás és összeállítás integrált vizsgálata

Mûszaki adatok

Beolvasás sebessége 1000 pts/s - ig
Hatókör MV224: 1m-tõl 24m-ig
  MV260: 1m-tõl 60m-ig
Látókör Azimuth: 360°
  Emelés: +/- 45°
3D pontosság (2σ) 16µm 1m-nél
  100µm 10m-nél
  240µm 24m-nél
Lézer 1. osztály
A mûszaki adatok elõzetes értesítés nélkül történõ megváltoztatásának jogát fenntartjuk.
